Montage der Luftsteckdose

Bitte nachfolgende Hinweise vor der Rohrleitungsinstallation lesen. Vor allem bei Unterputzmontage, lässt sich im nachhinein nur noch wenig bis gar nichts mehr ändern!

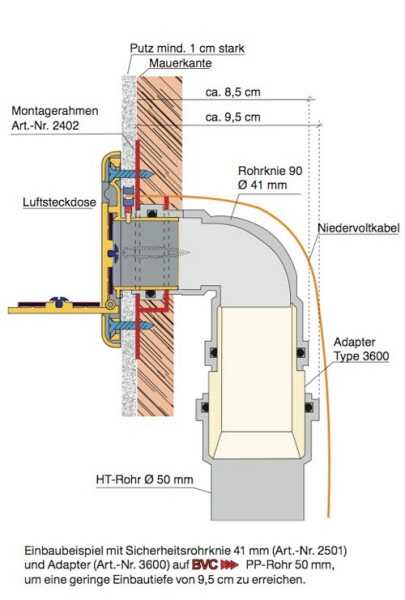

Wandeinbau-Saugdose mit Montagerahmen

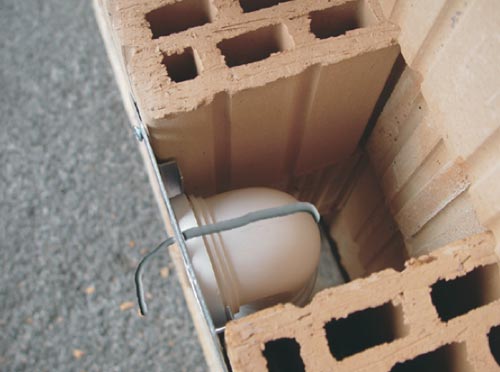

  • den Rohrbogen, kurz 90° in den Montagerahmen einschieben

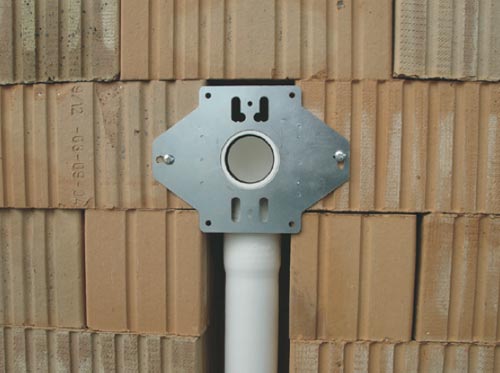

  • den Montagerahmen an der Rohmauer bündig montieren, so dass die flache Platte nach vorne sichtbar sitzt. Rahmen dabei lotrecht fixieren, da hierdurch die Ausrichtung der Saugdose definiert wird

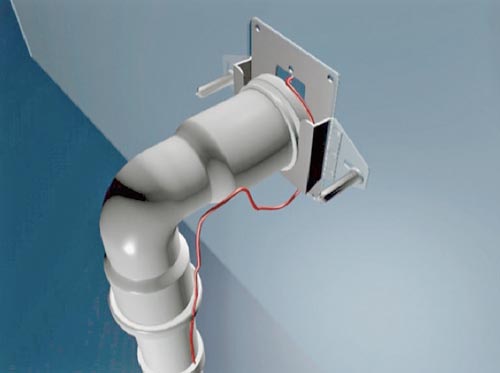

  • Steuerkabel montieren
  • auf eine vollständige Dichtheit der Luftsteckdosen achten, ist aus saugtechnischen Gründen sehr wichtig
  • wir empfehlen ein handelsübliches Gleitmittel zu verwenden
  • die Luftsteckdose unter Verwendung der beiliegenden Schrauben (Länge abhängig von der jeweiligen Putzstärke - siehe oben) am Montagerahmen befestigen und Steckdosenrahmen aufdrücken
  • Die Funktion der Zentralstaubsauger Anlage hängt u.a. von der korrekten Montage der Saugdosen ab.
